橋梁用金屬波紋管
橋梁用金屬波紋涵管（金屬螺旋管，金屬波紋管涵，波紋管涵洞）嚴格按照J(rèn)G/T3013-1994標準生產，廣泛應用于我國各大橋梁工程�？删哂薪涌p牢固、無開裂、無脫扣、不滲水、不滲漿、可旋接、承載能力大等特點，深受用戶的好評。
概述
隨著我國社會經濟和交通運輸事業的快速發展，過去年代修建于各地城鎮和各級公路上的橋梁，負擔著十分沉重的交通荷載及繁重的交通量。由于歷史的種種原因，如建橋當時的資金緊缺，設計荷載及泄洪標準偏低，技術力量的缺乏，設計、施工管理的粗放，設計、施工技術水平較低和設備、手段、材料的落后，以致在設計上或多或少存在考慮不周的缺點，施工也留下大小不同的缺陷。
涵洞在公路工程中占很大比例，是公路工程中的重要組成部分，無論是占工程數量還是占工程造價上，據有關資料介紹：小橋涵工程數量約占橋涵總數的70%～80%，平原地區，每公里約有1～3座；山嶺重丘區，每公里平均約有4～6座，小橋涵工程造價可以占到橋涵總額的50%以上。小橋涵中，涵洞又占絕大多數，在山嶺重丘區，因為盛產石料，石料涵的造價及養護費用低，又節省鋼材和水泥，經久耐用，石拱涵是首選的涵洞類型，石拱涵的比例約占40%，其至更多。從橋梁技術狀況分析，由于河床屢遭洪水沖刷，河床底部加深，橋梁墩臺基礎外露、沖空，產生不均勻沉降，導致橋臺、拱圈產生附加應力而出現開裂，有的甚至出現開合現象；有的橋梁由于橋臺較高，受行車及臺后土壓力的作用，橋臺出現開裂、凸肚等病害；橋面混凝土鋪裝層由于使用時間長加之重車作用，導致開裂、剝落等病害。
舊橋加固，提高舊橋的承載能力，確保交通運輸?shù)陌踩悄壳昂徒窈竺媾R的任務。
隨著國民經濟的發展和重點工程的建設，目前公路橋梁所承受的負荷有3個特點：1交通量不斷增大；2重型車輛增加及超載現象嚴重；3超限運輸?shù)某霈F(xiàn)和增加。按現在橋梁和運輸狀況，橋梁的承載能力和通過的車輛荷載是公路與運輸?shù)拿苤弧?BR>根據近幾年對超限運輸橋涵的加固實踐，下面介紹公路舊橋涵加固方法。
如果舊橋涵頂部填土較高，挖斷路基重新修建，工程量較大，山區修建施工便道困難，在此種條件限制下，只能是對舊涵進行加固處理。目前對于舊橋涵通常采用的做法是：
1、在不破壞原有橋涵的基礎上，縮小小橋涵的跨徑，在其中修建一座構造形式相近的結構，石拱涵拱圈增設套拱加固法在原主拱圈腹面下增設一層新拱圈，即緊貼原拱圈底面上，澆注或錨噴混凝土新拱圈，外形上就像是在原拱圈下套做了一個新拱圈。下部結構擴大基礎加固，此方法實際上是新修了一座石拱涵，而且施工工期長，施工難度大、工程量大、危險性高。
2、在原有橋涵內放置一道或幾道金屬波紋管涵，波紋管具有重量輕，施工簡單、工期短等優點，原涵與波紋管底部及兩側可填充沙礫、碎石土、片石砼等材料，波紋管頂部可用高壓泵送膨脹水泥沙漿或砌筑片石膨脹砼。此方法在工程應用中取得了很好的效果。
二、 波紋管施工方法
a) 涵洞施工前,準備相關材料、人員及設備進場，并作好施工時期的安全防護工作，對路基邊坡進行圍網防護，防止石塊等物體下滑傷人。
b) 基礎處理，可回填沙礫或砌筑片石砼。對基底進行平整，換填30-50cm厚的沙礫材料，密實度達到90%以上，選擇適當?shù)牧魉v坡3%左右。定出每道涵的中線和邊線。
c) 波紋管施工時，采用分段施工的方法，預先在原拱涵基底用角鋼并排兩根，長度根據涵長確定。作涵管推進時的滑軌，波紋管管徑根據工程需要可有不同的規格，整裝管管徑為0.5m--2.5m; 每節管長度3米左右。采用內(外)法蘭螺栓連接。拼裝管管徑為3m--8m。每個圓周方向有4---15塊板組成，板與板搭接高強螺栓緊固。
d） 如果涵長小于30米，波紋管兩側與原涵寬度大于80cm，可將整道涵管在下游或上游向一端推進，就位以后，再進行一端擋墻的砌筑，四周的回填工作，可回填沙礫、碎石土，砌筑片石等，頂部采用漿砌片石或高壓泵送膨脹水泥沙漿。
e） 如果涵長大于30米，波紋管兩側與原涵寬度小于80cm，可將3m-6m長涵管在下游或上游向一端推進，就位以后，可以將其固定，砌筑頂端的片石端墻，波紋管的另一端與涵洞間的間距用沙袋或漿砌片石擋住，寬度50cm，然后開始回填。兩側可用粗沙水密法密實或澆注混凝土震動棒搗實；頂部采用高壓泵送膨脹水泥沙漿。該節管四周填筑完畢以后，將第二節管運至，進行兩管的連接，波紋管的連接方式為內法蘭螺栓連接，工人可在管內連接。連接完畢后，以上述相同的方法進行回填。依此順序，完成整道涵管的修建工作。
三、 YTHG金屬波紋涵管在舊橋涵修復加固工程中的應用實例簡介
1、京贊公路河北保定段

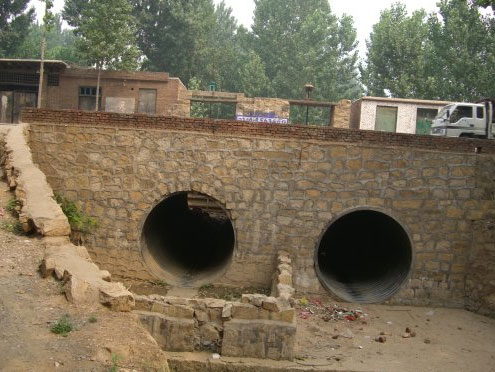

該段公路有處小橋采用Ø2.5米波紋管,兩孔并排,替代兩孔5米的石拱橋,橋下有水渠,原路面寬度為7米,2004年進行改建拓寬,原拱橋長度不夠,需要接長或破壞重建,費時費工,采用波紋管每孔長度12米,將波紋管置于石拱橋內，拱橋增加的寬度用波紋管補償，管四周回填沙礫，洞口漿砌片石，施工時間僅為5天，這樣縮短了施工時間，可以保證開閘放水，滿足農業灌溉的需求。再者，該處位于村莊內，有水渠通過,修建施工便道也很困難。這次調查，該路已通車近3年，路面平整，涵洞接縫處密封性能良好。
2、G112線是河北連接山西的主要運煤通道，長期超載造成一些路段蓋板涵險情不斷，并出現路面破壞現象，嚴重危及了行車安全，蓋板涵的重新修建需對相應路段進行斷交，且施工期至少需要半月。2007年6月13日，我公司將直徑1.0/2.5米金屬波紋涵管運至保定淶源縣險情路段，此路段屬傍山險路，無法修建施工便道，斷交對過往車輛影響極大，金屬管涵運抵現場后，斷交施工一天時間，整道涵洞就修建完畢，而且管涵頂部填土超過30cm后，100T左右的車輛都可以通行。涵洞修建完畢后，該路段的業主和施工單位對金屬波紋涵管給予了高度評價。

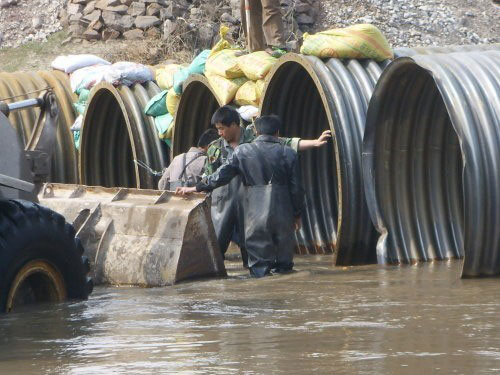

3、大杖子灤河大橋位于省道出海路K37+884處，橋長404.4米，建于1996年。隨著承德市經濟的快速發展，該橋車流量晝夜達到1.4萬至1.7萬輛，超限超載車輛急劇增加，造成該橋破壞嚴重，病害發展迅速，存在著嚴重的事故隱患，隨時都有垮塌的危險。經交通部公路工程檢測中心檢測，該橋被評為四類橋梁，需要搶險加固。為了保證出海路大杖子灤河大橋搶險加固工程在汛期前完工，該市交通局公路處抽調精兵強將，組成施工隊伍于2007年4月1日進駐施工現場，進行征地、修便道等前期工作。在便道的修復過程中選用了我公司生產的YTHG整裝波紋管涵14道，我公司第一批貨于4月4日運達施工現場，經過8天的艱苦奮戰，在灤河不斷流的情況下于4月11日全部組裝完畢。4月15日開始填土軋實，一條長600米的便道修成，方便了群眾的出行，減少了車輛的繞行，為搶修大橋贏得了寶貴的時間。經過該市交通局公路處干部職工65天夜奮戰，承秦出海路大杖子灤河大橋搶險加固工程順利完成，6月5日大橋通車。
4、山西臨汾汾河大橋項目部，該處涵洞跨越汾河（圖），作為施工車輛臨時便道，該處涵洞6孔并排，基礎采用片石，加30cm砂礫墊層，管側回填砂礫，頂部及頂部以上50cm高度全部澆筑鋼筋混凝土，此涵洞施工用時3天，建成后可承載100余噸的車輛，與混凝土小橋相比，即縮短了工期，又降低了成本。

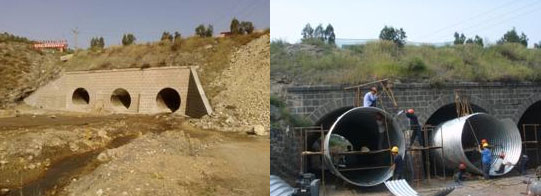

5、G109線大同常圈溝橋，為三孔跨徑5米的石拱橋，樁號為K433+836，始建于1983年，每孔長度23米，填土高度4米左右，由于該線是山西通往內蒙的交通要道，長期超載車輛比較多，橋墩及拱圈都出現不同程度的裂縫，存在較大的安全隱患，必須采取措施對此進行加固維修。原拱涵單跨徑為5米，拱高度為1.8米，橋墩高度為2.4米,該處無法修建施工便道，如重新修建，將需要斷交施工，而且所需時間長。2007年8月進行了加固維修，在每孔拱橋內設ø3米的拼裝式金屬波紋涵管，四周砌筑片石混凝土進行加固處理,兩端砌筑M7.5片石擋墻,施工時間僅為15天，目前已建成通車。
四、總結
舊涵加固中波紋管涵使用至今，效果良好，管底平順，未發現漏水現象，路基和涵洞基底也未發生變形，與圬工涵洞相比具有設計簡單、重量輕、運輸方便、施工簡單、施工工期短、變形性能好、造價相對較低等優點。
目前金屬波紋涵管在國內40余條公路工程中都得到了很好的應用，無論是新建、改擴建、舊涵快修的項目建設中都發揮著其重要的作用。
